一、在線式弧度測量儀設備概述
1.1 本設備用于某客戶碳化硅模塊產能建設項目。
1.2 設備功能與原理介紹
該儀器是我公司最新研發的小龍門CNC測量儀，它具有以下特點：
● 該系列行程測量儀采用龍門式結構（橋架式），運行性能穩定，且機構穩定不變形。
● X、Y、Z三軸均采用伺服電機、全采用雙重閉環運動控制、可保證電機在中、高速運動時的穩定性，和準確的定位精度，X、Y、Z三軸均采用高精度線性滑軌搭配進口開放式光柵尺，保證測量精度。
● 底座采用大幅大理石結構，可極大保證機構運行時的穩定和精度。
● 配高分辨率攝像機
● 配公司全自動測量軟件Quickmeasuring，可編程自動檢測，大大提高測量效率。
● 可選配日本Keyence與以色列Opimel激光位移傳感器。
● JT-5040CNCJ有效測量行程：
二、機器結構圖
1、 外觀:銀白色（注釋：主要為顏色要求，包括配色的一些要求）
2、尺寸: 1200mm*1500mm*1500mm（注釋：包含長度、寬度、高度尺寸,可加上一定的公差；單位為M或MM）
3、 重量：630kg（注釋：單位統一為KG）

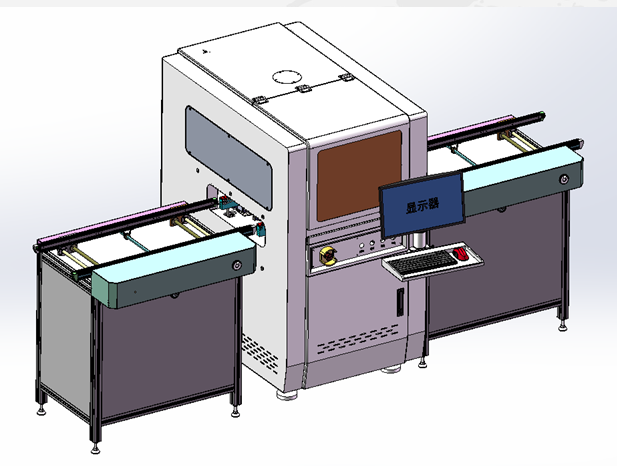

（注釋：設備整體圖片或者CAD整體圖紙，要能反饋出設備整體結構）
三、系統組成：(必須包含剩余電流保護裝置)
1、影像瞄準系統：高分辨率彩色CCD、攝像機高清鏡頭
2、照明系統同軸光
3、軟件QuickMeasuring全自動影像測量軟件
4、工作環境溫度20°C±3°C, 濕度45％-75％
5、電源220V±10％,50Hz
四、設備原材料（或主要原材料）規格（注釋：以下格式與填寫內容供參考）
1、機型：JT-5040CNCJ
2、CCD：≥130萬像素
3、軟件：全自動影像測量軟件
4、光柵尺：分辨率0.5um
5、光源：JATEN
6、數據處理器：JATEN
7、導軌精密導軌及研磨級滾珠螺桿/精密導軌及高速靜音滾珠螺桿
8、鑄件工作臺：JATEN
9、基座大理石
10、伺服馬達：松下伺服電機
11、影像標準片：JATEN /標準塊
12、激光位移傳感器：基恩士 G30
五、相關推薦儀器設備
