影像測量儀在五金鏈輪中的測量
發布者：東莞市嘉騰儀器儀表有限公司 日期：2009年07月29日

 一、工件及測量需求說明：

工件
鏈輪的條形、柱形（空心、實心）
備注
規格
1MM—40MM不等
　
檢測元素
外內徑；壁厚、齒頂圓直徑、倒角
　
精度要求
+/-0.01mm
　
批量or抽檢
抽檢
　
檢測難點
測量扁絲厚度的時候要用治具加持平放
　
環境要求
在恒溫下測量： 18~22℃
　
歸類產業
五金（鏈輪）
　








輸送帶鏈條羅拉




扁絲


三、主要檢測項目、檢測方法、測量技巧、結果分析：

主要檢測項目
檢測方法
測量技巧
結果分析
外內徑及壁厚
自動打點取圓工具
避開有毛邊的地方取點，減少誤差，用底光測，光線要適中

求夾角
自動取線，求夾角
用底光測，光線要適中
　
測量齒頂圓外徑
自動打點
避開有毛邊的地方，在邊界較平滑的位置取點。用底光測，光線要適中
　



四、結果分析：
      工件測量尺寸較簡單，測量只要光線適中，測量結果可用IUI功能標注，抓圖存儲；另可輸出TXT、EXCEL、WORD、DXF格式文檔，直接打印。


外內徑及壁厚測量                   夾角測量



內徑測量                                      齒頂圓直徑測量






扁絲厚度測量

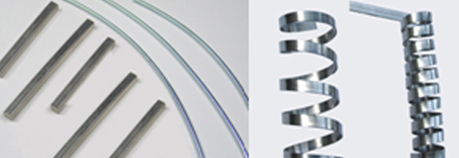

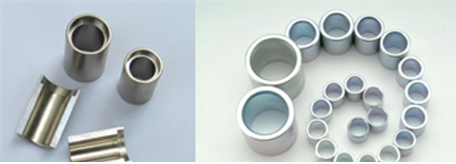

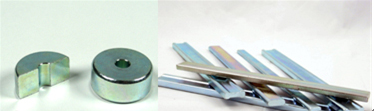

二、待測工件或產品照片：
