影像測量儀的照明方案設計
根據實際應用的需要,生產商給光學影像測量儀設計了不同的照明方案.有直射光,漫射光,平行光等.這些方案的設計,主要是為了突出被檢測工件的被測量點.在實操中,針對不同的測量對象,照明技術的變化也是多種多樣.并且可以靈活的變化和組合.比如:在使用光的偏振特性來消除鏡面反射,從而突出表面細節描述;使用光學濾色片可以加強特征區.等這一系列的照明方案的設計都是為了獲得更加清晰的檢測對象圖.

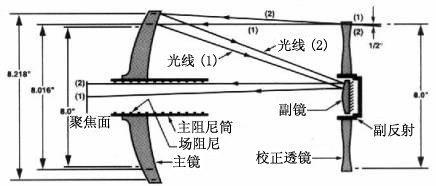

表面光滑的工件會對光線產生鏡面反射,導致在集中部位出現白區.有的完全看到不任何特點.而表面粗糙的工件則產生漫反射.利用這一原理.就可以適當給影像測量儀增加補光配置或者是濾光配置.當鏡面反射的直射光從同一方向集中在工件表面時,我們可以用到濾光配置將光線的對比度進行分散.從而獲得清晰的圖像.漫反射的散光只能收集工件的大致輪廓,而觀察不到細節,這時候就要用到補光配置.把視野外的其它部份光線均勻地補增到要檢測的部位,同樣也可以清晰的看到工件的任何部位.
