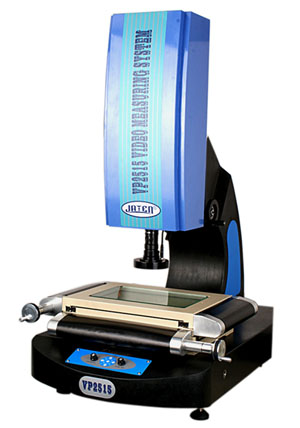

DV系列影像測量儀
儀器簡介： DV系列影像測量儀造型新穎，基座及支撐部位全采用大理石，極大的增強工作狀態的穩定性，為被測量工件要求精度提供保障。增長Z軸測高行程高達250mm，超過普通影像測量儀的標準，為有特殊要求或偶爾需要使用高行程測量的用戶提供便捷。
儀器特點： ● 帶紅外線定位指示燈，便于尋找被測工件部位； |
|
| 影像測量儀-型號 | DV-2515 | DV-3020 | DV-4030 | |
| 工 作 臺 | 金屬臺面尺寸 | 408×308 | 458×358 | 458×558 |
| 玻璃臺面尺寸 | 306×196 | 250×350 | 450×350 | |
| 運動行程 | 250×150 | 300×200 | 400×300 | |
| 外形尺寸 | 929×612×1082 | 930×670×1100 | 1080×770×1110 | |
| 放置臺負載/尺寸 | ≥450kg，長寬高尺寸：1120×730×780mm | ≥500kg長寬高尺寸：1250×900×780mm | ||
| 傳動形式 | X、Y軸光桿傳動，Z軸絲桿傳動 | |||
| Z軸升降行程 | 250mm | |||
| X、Y、Z數顯解析度 | 0.0005mm | |||
| X、Y坐標示值誤差 | ≤(3+L/200)μm | |||
| 影像系統 | 1、高分辮率CCD彩色攝像機； 2、0.7~4.5X變焦鏡頭，總視頻放大分辨率為30~230X （配2X物鏡時，總視頻放大倍率可達到440X）； | |||
| 照明系統 | 可分四個區域調節光源強弱 | |||
| 電源 | AC220V±10％ 50Hz | |||
| 工作環境 | 溫度 20 ℃ ± 3 ℃ , 濕度 45 ％ ~75 ％ | |||
