模組平整度檢測儀
>>> 模組平整度檢測儀,LED模平整測量儀,液晶模組平面度檢測,模組平坦度檢測儀器
●高精度大理石基座及平板保證極高的平面精度以及穩定性和剛性.
●精密研磨級滾珠絲桿及線性導軌,配松下伺服馬達具有高速精確的定位以及運動的穩定性.
●人性化的人機界面,配我司專用全自動平面測量軟件,可編程自動檢測,大大提高測量效率.
●基恩士線激光，可以快速測量平整度，含電腦，含專用平面度測量軟件。
●激光測量原理:通過激光的三角測距，得到每個點的相對高度，再用軟件計算針腳到PCB板的高度差，相應的測量，最后軟件再計算相應點的高度差。
確定每個點的相對位置是通過編碼器來確定（走的位置）
>>>模組平整度檢測儀技術參數：
| 工作范圍 | 400*300*200 | |
| 移動速度 | 0.1~800 | |
| 分解能力 | 0.01mm/Axis | |
| 重復精度 | +/-0.02mm/Axis | |
| 馬達系統 | 松下伺服電機 | 日本 |
| 傳送方式 | 研磨級滾珠絲桿 | 臺灣 |
| 編程方法 | PC界面 | |
| 輸入、輸出信號 | 8 I/O | |
| 外部接口 | USB | |
| 輸入電源 | AC220V 50/60HZ | |
| 工作環境溫度 | 10~40℃ | |
| 工作環境濕度 | 20~60% | |
| 外形尺寸（W*D*H） | 約L120*W740*H1735mm | |
| 機器重量 | 455Kg | |
>>>模組平整度檢測儀虛擬圖

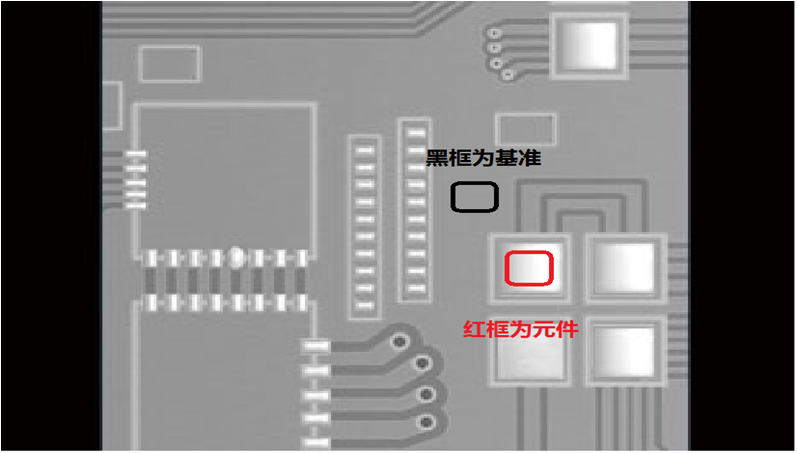

激光掃描后，激光會計算出掃描范圍內的Z軸差值。軟件里面出現二維圖像和三維圖像，可以在二維圖像里面編輯需要測量的區域，，如下圖，黑框和紅框的高度差。

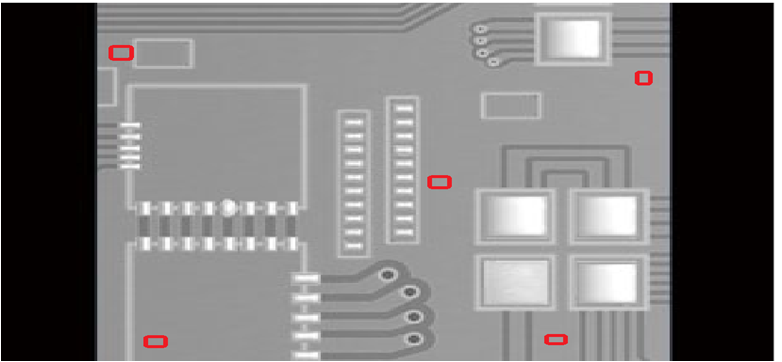

也可以選擇5個區域，軟件能計算平面度。(下圖紅框位置)
